C941F Comhla Ball Flange Leictreach

Faigh Athfhriotail

Tabhairt isteach gearr

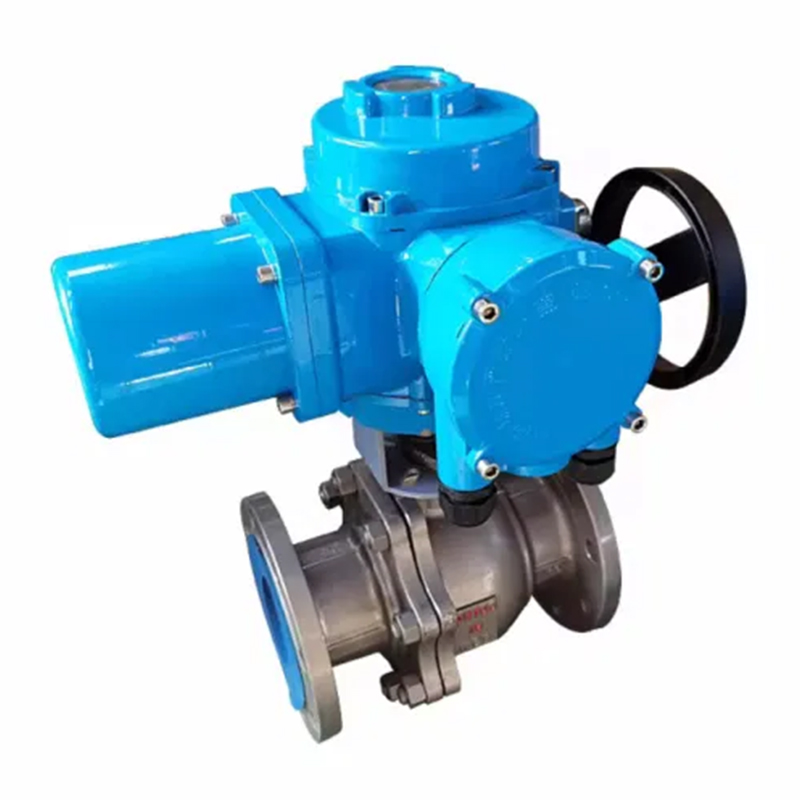

Tá an gníomh tógála uainíochta 90 céim céanna ag an gcomhla liathróid leictreach Q941F leictreach, le trí pholl nó cainéal ciorclach ag dul tríd a ais. Ba chóir go mbeadh an cóimheas idir an dromchla sféarúil le calafort an chainéil sa chaoi gur chóir go gcuirfeadh sé go léir dromchla sféarúil ar an ionraoin agus as an asraon nuair a rothlaíonn an liathróid 90 céim, rud a laghdódh an sreabhadh.
Ní theastaíonn uainíocht 90 céim agus chasmhóimint rothlach beag le dúnadh go docht le comhlaí liathróid flange leictreach. Soláthraíonn cuas an chomhla go hiomlán comhla friotaíocht íseal agus sliocht díreach don mheán. Creidtear go ginearálta go bhfuil comhlaí liathróid oiriúnach le haghaidh oscailt agus dúnadh díreach, ach le blianta beaga anuas, tá comhlaí liathróidí deartha chun feidhmeanna rialaithe agus rialaithe sreafa a bheith acu. Is iad príomhthréithe na gcomhlaí liathróid ná a struchtúr dlúth, a n -oibriú agus a gcothabháil éasca, atá oiriúnach do mheáin oibre ghinearálta amhail uisce, tuaslagóirí, aigéid, agus gás nádúrtha, chomh maith le meáin le dálaí oibre crua mar ocsaigin, sárocsaíd hidrigine, meatán , agus eitiléin. Is féidir le corp comhla comhla liathróid a bheith lárnach nó modúlach.

Paraiméadar teicniúil

Gnéithe roghnacha actuator leictreach	Athrú, lárnach, coigeartú, cliste
Tá gníomhaithe leictreacha ar fáil i samhlacha éagsúla	Q, DQ, QM, QC, AKQ Series, sraith roghnach trastomhas mór, Sraith AK, Sraith AK
Voltas	AC220V, AC110V, AC380, DC12V, DC24V, DC110V
Trastomhas ainmniúil	Dn15mm ～ dn200mm
Brú ainmniúil	PN1.0MPA ~ PN2.5MPA
Teocht infheidhme	PTEE: -30- 120 ° C ppl: ≤ 350 ° C Séala miotail: ≤ 450 ° C
Nascadh	Cineál flanged
Ábhar coirp	Iarann teilgthe, cruach theilgthe, 304, 316, 316L
Ábhar diosca	304、316、316L
Líneáil suíochán	PTEE, ppl, rónta miotail
Na meáin infheidhme	Uisce, peitriliam, aigéid, sreabháin slaodach, meáin sciodair, srl

Léaráid struchtúrach de chomhla liathróid flange leictreach

Príomh -tábla toise

DN (mm)	1.0MPA				1.6MPA				2.5MPA				4.0MPA
DN (mm)	L	D	D1	n-φd	L	D	D1	n-φd	L	D	D1	n-φd	L	D	D1	n-φd
15	130	95	65	4-φ14	130	95	65	4-φ14	130	95	65	4-φ14	130	95	65	4-φ14
20	140	105	75	4-φ14	140	105	75	4-φ14	140	105	75	4-φ14	140	105	75	4-φ14
25	150	115	85	4-φ14	150	115	85	4-φ14	150	115	85	4-φ14	150	115	85	4-φ14
32	165	135	100	4-φ18	165	135	100	4-φ18	165	135	100	4-φ18	180	135	100	4-φ18
40	180	145	110	4-φ18	180	145	110	4-φ18	180	145	110	4-φ18	200	145	110	4-φ18
50	200	160	125	4-φ18	200	160	125	4-φ18	200	160	125	4-φ18	220	160	125	4-φ18
65	220	180	145	4-φ18	220	180	145	4-φ18	220	180	145	8-φ18	250	180	145	8-φ18
80	250	195	160	4-φ18	250	195	160	8-φ18	250	195	160	8-φ18	280	195	160	8-φ18
100	280	215	180	8-φ18	280	215	180	8-φ18	280	230	190	8-φ23	320	230	190	8-φ23
125	320	245	210	8-φ18	320	245	210	8-φ18	320	270	220	8-φ25	400	270	220	8-φ25
150	360	280	240	8-φ23	360	280	240	8-φ23	360	300	250	8-φ25	400	300	250	8-φ25
200	400	335	295	8-φ23	400	335	295	12-φ23	400	360	310	12-φ25	502	375	310	12-φ30333333
