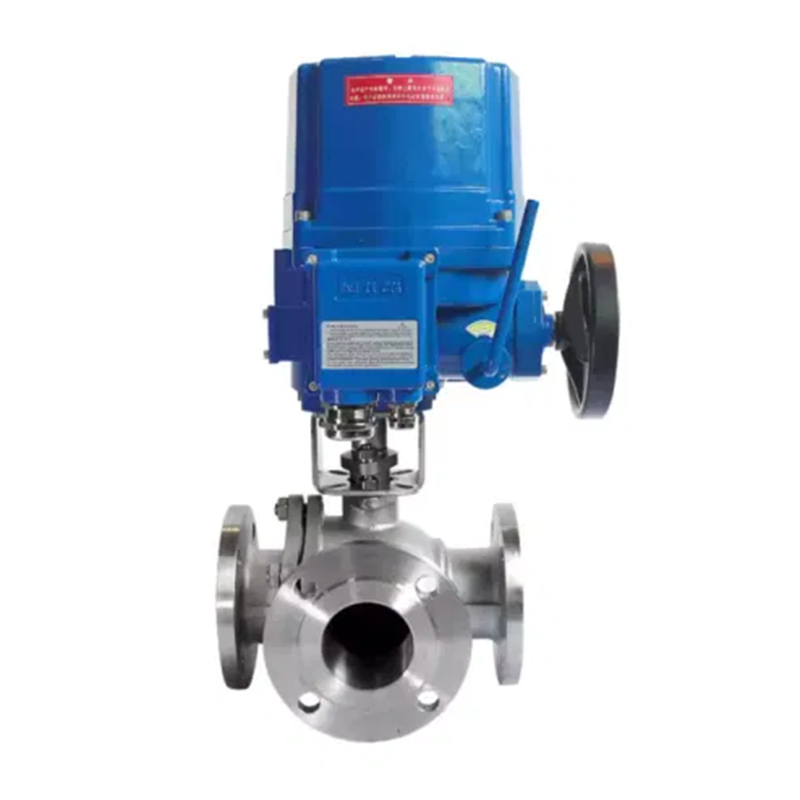

Is féidir an comhla liathróid flange trí-bhealach Q944/45F a mhúnlú nó a mhúnlú. Úsáidtear an chomhla liathróid trí-bhealach L-chruthach (Q944F) chun treo sreafa an mheáin a athrú agus is féidir leis dhá bhealach ingearach a nascadh; Úsáidtear comhla liathróid trí-bhealach T-chruthach (Q945F) le haghaidh atreorú meánach, cumasc, agus athrú treo sreafa. Is féidir le tee T-chruthach trí bhealach a nascadh lena chéile nó dhá cheann acu a nascadh. Is iondúil go nglacann comhlaí liathróid leictreacha trí bhealach le struchtúr dhá shuíochán, ach is féidir leo struchtúr ceithre shuíochán a ghlacadh de réir riachtanais úsáideoirí. Infheidhme go forleathan maidir le treo sreafa na meán a athrú agus sreabháin a atreorú nó a mheascadh i gcórais phíblíne amhail soláthar uisce, peitriceimiceáin, miotalóireacht, mianadóireacht, teicstílí, fuinneamh, déanamh páipéir, bia, cruach, etc.
Paraiméadar teicniúil
Gnéithe roghnacha actuator leictreach | Athrú, lárnach, coigeartú, cliste |
Tá gníomhaithe leictreacha ar fáil i samhlacha éagsúla | Q, DQ, QM, QC, AKQ Series, sraith roghnach trastomhas mór, Sraith AK, Sraith AK |
Voltas | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Trastomhas ainmniúil | Dn15mm ~ dn200mm |
Brú ainmniúil | PN1.0MPA ~ PN1.6MPA |
Teocht infheidhme | PTFE: -30- 120 ° C ppl: ≤350 ° C séala miotail: ≤450 ° C |
Nascadh | Flandaí |
Ábhar coirp | Cast Steel, 304, 316, 316L |
Ábhar diosca | 304、316、316L |
Líneáil suíochán | PTFE, ppl, rónta miotail |
Na meáin infheidhme | Uisce, peitriliam, aigéid, sreabháin slaodach, meáin sciodair, srl |
Léaráid struchtúrach de chomhla liathróid flange trí-bhealach leictreach
Príomh -tábla toise
DN (MM) | H | L | L1 | D | D1 | D2 | b |
15 | 53 | 150 | 75 | 95 | 65 | 46 | 14 |
20 | 58.5 | 160 | 75 | 105 | 75 | 56 | 16 |
25 | 70 | 180 | 90 | 115 | 85 | 65 | 16 |
32 | 77.5 | 200 | 100 | 140 | 100 | 76 | 18 |
40 | 86.5 | 220 | 110 | 150 | 110 | 84 | 18 |
50 | 92 | 240 | 120 | 165 | 125 | 99 | 20 |
65 | 107 | 260 | 130 | 185 | 145 | 118 | 20 |
80 | 119 | 280 | 140 | 200 | 160 | 132 | 20 |
100 | 150 | 320 | 160 | 220 | 180 | 156 | 22 |
125 | 200 | 380 | 190 | 250 | 210 | 184 | 22 |
150 | 240 | 440 | 220 | 285 | 240 | 211 | 24 |
200 | 300 | 550 | 275 | 340 | 295 | 266 | 24 |
