Tabhairt isteach gearr

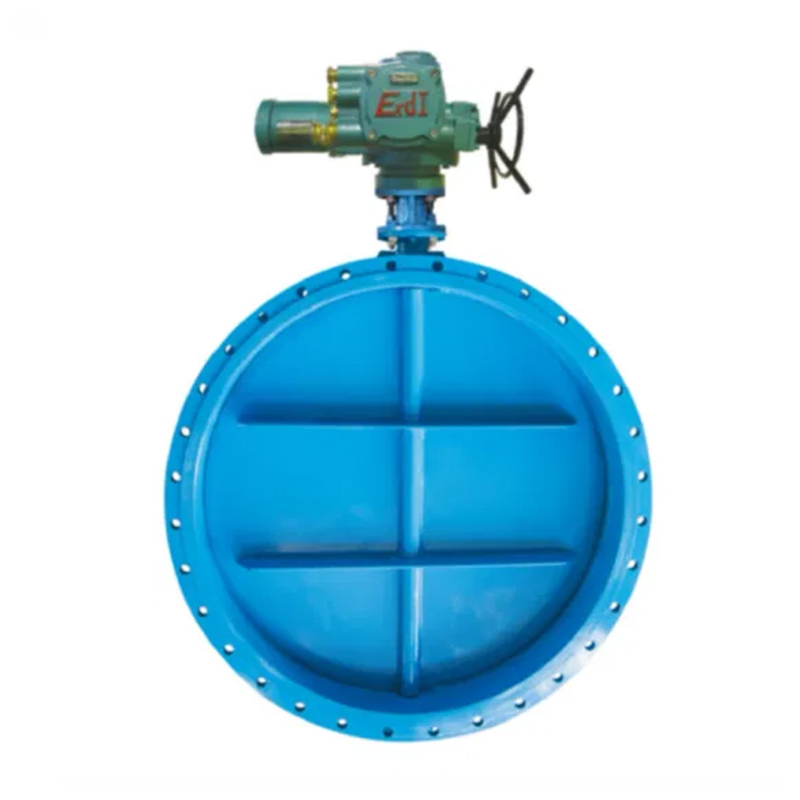

D941W Tá comhla féileacán aerála leictreach oiriúnach le haghaidh ócáidí scoite aerála dhá shuíomh. Glacann an nasc idir an comhla agus an t -achtúire modh nasctha brainse. Ní gá go mbeadh aimplitheoir servo feistithe ar an ngníomhaire leictreach, agus is féidir leis an gcumhacht ionchuir an oibríocht a rialú.
Tá an comhla féileacán aerála deartha agus monaraithe le foirm struchtúrach nua de phláta féileacán lárlíne agus pláta copair struchtúr gearr a tháthú. Tá sé táthaithe le hábhair ardchaighdeáin atá frithsheasmhach in aghaidh an chaighdeáin. Tá struchtúr dlúth, meáchan éadrom, suiteáil éasca, friotaíocht sreafa beag, toirt sreafa mór, seachnaíonn sé tionchar leathnú ardteochta, agus tá sé éasca a oibriú. Níl aon slat nasctha, bolt, etc. taobh istigh, oibriú iontaofa, saol fada seirbhíse, atá oiriúnach go háirithe do dhifríocht brú íseal, trastomhas mór, agus ócáidí sreafa móra. Úsáidtear é i gcomhar le gníomhaithe éagsúla chun comhlaí a fhoirmiú le léirithe éagsúla. Is féidir é a shuiteáil i bpoist éagsúla agus níl tionchar ag treo sreafa an mheáin air. Is comhla féileacán neamhshéalaithe é an comhla féileacán aerála, a úsáidtear go forleathan i gcórais aerála agus bainte deannaigh. Úsáidtear é chun an toirt mheánach a nascadh, a oscailt agus a dhúnadh nó a choigeartú ar phíblínte le gáis ina bhfuil deannach, píblínte gáis, feistí íonú aerála, píblínte gáis múcháin, etc., le teocht mheánach ≤300ºC agus brú ainmniúil -0.1 MPa.
Paraiméadar teicniúil
Gnéithe roghnacha actuator leictreach | Cineál lasc, cineál lárnach, cineál rialaithe, cineál cliste |
Múnlaí roghnacha actuator leictreach | Q, DQ, QM, QC, AKQ Series, sraith roghnach trastomhas mór, Sraith AK, Sraith AK |
Voltas | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Trastomhas ainmniúil | Dn25mm ~ dn1400mm |
Brú ainmniúil | PN1.0MPA ~ PN1.6MPA |
teocht chuí | EPDM: -30- 100ºC PTEE: -30- 120ºC |
Nascadh | Cineál Wafer, U Cineál |
Ábhar coirp comhla | Cruach charbóin, cruach dhosmálta |
Ábhar pláta comhla | Cruach carbóin, cruach dhosmálta, cruach chóimhiotail, srl. |
Líneáil suíochán comhla | Cairbíd stroighne, cairbíd tungstain, cóimhiotal nicil, ilchodach graifít, PTFE |
Na meáin infheidhme | Uisce, gaile, ola, meáin lag creimneach, etc. |
Príomh -tábla toise
DN (mm) | L | H | 0.05-0.1MPA | 0.25MPA | 0.6MPA | |||||||||
D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | |||
50 | 108 | 70 | 140 | 110 | 88 | 4-φ14 | 140 | 110 | 88 | 4-φ14 | 140 | 110 | 88 | 4-φ14 |
65 | 112 | 80 | 160 | 130 | 108 | 4-φ14 | 160 | 130 | 108 | 4-φ14 | 160 | 130 | 108 | 4-φ14 |
80 | 114 | 95 | 190 | 150 | 124 | 4-φ18 | 190 | 150 | 124 | 4-φ18 | 190 | 150 | 124 | 4-φ19 |
100 | 127 | 105 | 210 | 190 | 144 | 4-φ18 | 210 | 190 | 144 | 4-φ18 | 210 | 190 | 144 | 4-φ19 |
125 | 140 | 120 | 240 | 200 | 174 | 8-φ18 | 240 | 200 | 174 | 8-φ18 | 240 | 200 | 174 | 8-φ19 |
150 | 140 | 132 | 265 | 225 | 199 | 8-φ18 | 265 | 225 | 199 | 8-φ18 | 265 | 225 | 199 | 8-φ19 |
200 | 152 | 160 | 320 | 280 | 254 | 8-φ18 | 320 | 280 | 254 | 8-φ18 | 320 | 280 | 254 | 8-φ19 |
250 | 165 | 187 | 375 | 335 | 309 | 12-φ18 | 375 | 335 | 309 | 12-φ18 | 375 | 335 | 309 | 12-φ19 |
300 | 180 | 220 | 440 | 395 | 363 | 12-φ22 | 440 | 395 | 363 | 12-φ22 | 440 | 395 | 363 | 12-φ23 |
350 | 180 | 245 | 490 | 445 | 413 | 12-φ22 | 490 | 445 | 413 | 12-φ22 | 490 | 445 | 413 | 12-φ23 |
400 | 200 | 270 | 540 | 495 | 463 | 16-φ22 | 540 | 495 | 463 | 16-φ22 | 540 | 495 | 463 | 16-φ23 |
450 | 200 | 297 | 595 | 550 | 518 | 16-φ22 | 595 | 550 | 518 | 16-φ22 | 595 | 550 | 518 | 16-φ23 |
500 | 220 | 322 | 645 | 600 | 568 | 20-φ22 | 645 | 600 | 568 | 20-φ22 | 645 | 600 | 568 | 20-φ23 |
600 | 220 | 377 | 755 | 705 | 667 | 20-φ26 | 755 | 705 | 667 | 20-φ26 | 755 | 705 | 667 | 20-φ26 |
700 | 240 | 430 | 860 | 810 | 772 | 24-φ26 | 860 | 810 | 772 | 24-φ26 | 860 | 810 | 772 | 24-φ26 |
800 | 240 | 487 | 975 | 920 | 878 | 24-φ30 | 975 | 920 | 878 | 24-φ30 | 975 | 920 | 878 | 24-φ31 |
900 | 260 | 537 | 1075 | 1020 | 978 | 24-φ30 | 1075 | 1020 | 978 | 24-φ30 | 1075 | 1020 | 978 | 24-φ31 |
1000 | 260 | 587 | 1175 | 1120 | 1078 | 28-φ30 | 1175 | 1120 | 1078 | 28-φ30 | 1175 | 1120 | 1078 | 28-φ31 |
1200 | 280 | 702 | 1375 | 1320 | 1280 | 32-φ30 | 1375 | 1320 | 1280 | 32-φ30 | 1405 | 1340 | 1295 | 32-φ34 |
1400 | 300 | 782 | 1575 | 1520 | 1480 | 36-φ30 | 1575 | 1520 | 1480 | 36-φ30 | 1630 | 1560 | 1510 | 36-φ37 |
1600 | 320 | 895 | 1790 | 1730 | 1690 | 40-φ30 | 1790 | 1730 | 1690 | 40-φ30 | 1830 | 1760 | 1710 | 40-φ37 |
1800 | 340 | 995 | 1990 | 1930 | 1890 | 44-φ30 | 1990 | 1930 | 1890 | 44-φ30 | 2045 | 1970 | 1918 | 44-φ40 |
2000 | 360 | 1095 | 2190 | 2130 | 2090 | 48-φ30 | 2190 | 2130 | 2090 | 48-φ30 | 2265 | 2180 | 2125 | 48-φ43 |
2200 | 380 | 1200 | 2405 | 2340 | 2295 | 52-φ33 | 2405 | 2340 | 2295 | 52-φ33 | 2475 | 2390 | 2335 | 52-φ43 |
2400 | 400 | 1310 | 2605 | 2540 | 2495 | 56-φ33 | 2605 | 2540 | 2495 | 56-φ33 | 2685 | 2600 | 2545 | 56-φ43 |
2600 | 420 | 1420 | 2805 | 2740 | 2695 | 60-φ33 | 2805 | 2740 | 2695 | 60-φ33 | 2905 | 2810 | 2750 | 60-φ49 |
2800 | 440 | 1530 | 3030 | 2960 | 2910 | 64-φ36 | 3030 | 2960 | 2910 | 64-φ36 | 3115 | 3020 | 2960 | 64-φ49 |
3000 | 460 | 1640 | 3230 | 3160 | 3110 | 68-φ36 | 3230 | 3160 | 3110 | 68-φ36 | 3315 | 3220 | 3160 | 68-φ49 |
3200 | 480 | 1760 | 3430 | 3360 | 3310 | 72-φ36 | 3430 | 3360 | 3310 | 72-φ36 | 3525 | 3430 | 3360 | 72-φ49 |
3400 | 500 | 1870 | 3630 | 3560 | 3510 | 76-φ36 | 3630 | 3560 | 3510 | 76-φ36 | 3735 | 3640 | 3560 | 76-φ49 |
3600 | 520 | 1980 | 3840 | 3770 | 3720 | 80-φ36 | 3840 | 3770 | 3720 | 80-φ36 | 3970 | 3860 | 3720 | 80-φ56 |
3800 | 540 | 2120 | 4045 | 3970 | 3920 | 80-φ39 | 4045 | 3970 | 3920 | 80-φ39 | 4180 | 4070 | 3970 | 80-φ62 |
4000 | 560 | 2230 | 4245 | 4170 | 4120 | 84-φ39 | 4245 | 4170 | 4120 | 84-φ39 | 4380 | 4270 | 4170 | 84-φ62 |
