Tabhairt isteach gearr

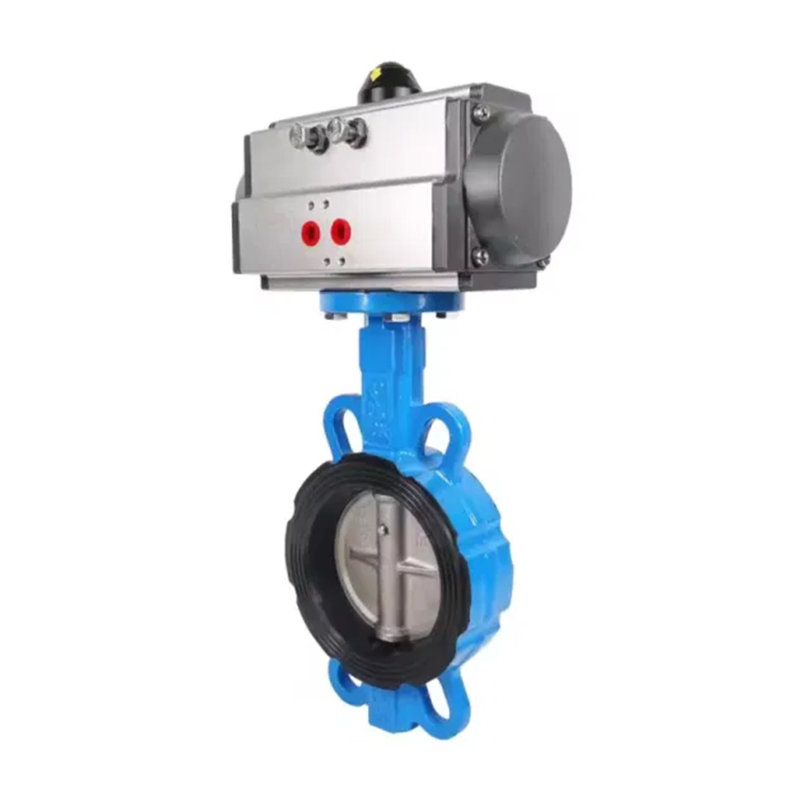

D671X Tá dearadh núíosach agus réasúnach, struchtúr simplí, méid beag, meáchan éadrom, oscailt thapa agus dúnadh 90 céim, chasmhóimint oibriúcháin beag, oibriú éasca, sárú saothair agus díláraitheach ag comhla fhéileacán neomatach. Is féidir é a shuiteáil in aon suíomh agus is furasta é a chothabháil. Is féidir an séala a athsholáthar, agus tá an fheidhmíocht ina saothraítear rónta iontaofa chun rónta dhá bhealach a bhaint amach agus sceite nialasach. Tá an t -ábhar séalaithe frithsheasmhach in aghaidh aosaithe agus creimthe, agus tá saol fada seirbhíse aige. Nuair a bhíonn an comhla féileacán rubair wafer sa suíomh oscailte go hiomlán, is é tiús an phláta féileacán an t -aon fhriotaíocht nuair a shreabhann an meán tríd an gcomhlacht comhla. Dá bhrí sin, tá an titim brú a ghineann an comhla an -bheag, mar sin tá tréithe maithe rialaithe sreafa aige. Ní hamháin go n -úsáidtear comhlaí féileacán go forleathan i dtionscail ghinearálta amhail peitriliam, gáis, tionscal ceimiceach, agus cóireáil uisce, ach freisin sa chóras uisce fuaraithe de ghléasraí cumhachta teirmeacha.
Paraiméadar teicniúil
Gnéithe roghnacha actuator neomatach | Ag gníomhú dúbailte, gníomhú singil |
Samhlacha roghnacha actuator neomatach | Ag Sraith, Sraith AW |
Voltas comhla solenoid | AC110V, AC220V, AC24V, DC24V |
Brú foinse aeir | 2bar ~ 8bar |
Trastomhas ainmniúil | Dn50mm-dn1200mm |
Brú ainmniúil | PN1.0MPA-PN2.5MPA |
Teocht infheidhme | -30 ~ 425ºC |
Nascadh | Cineál sliseog |
Ábhar coirp comhla | Cruach charbóin, cruach dhosmálta |
Ábhar pláta comhla | Cruach carbóin, cruach dhosmálta, cruach chóimhiotail, srl. |
Líneáil suíochán comhla | Cairbíd stroighne, cairbíd tungstain, cóimhiotal nicil, ilchodach graifít, PTFE |
Na meáin infheidhme | Uisce, gaile, ola, meáin lag creimneach, etc. |
Príomh -tábla toise
DN | 1.0 | 1.6 | |||||||||
mm | orinte | H | L | D | D1 | n-φd | H | L | D | D1 | n-φd |
40 | 11/2 " | 58 | 33 | 110 | 88 | 4-φ19 | 58 | 33 | 110 | 88 | 4-φ19 |
50 | 2 " | 67 | 43 | 125 | 92 | 4-φ19 | 67 | 43 | 125 | 92 | 4-φ19 |
65 | 21/2 " | 74 | 46 | 145 | 113 | 4-φ19 | 74 | 46 | 145 | 113 | 4-φ19 |
80 | 3 " | 97 | 46 | 160 | 130 | 8-φ19 | 97 | 46 | 160 | 130 | 8-φ19 |
100 | 4 " | 111 | 52 | 180 | 167 | 4-φ19 | 111 | 52 | 180 | 167 | 4-φ19 |
125 | 5 " | 125 | 56 | 210 | 192 | 4-φ23 | 125 | 56 | 210 | 192 | 4-φ23 |
150 | 6 " | 140 | 56 | 240 | 222 | 8-φ23 | 140 | 56 | 240 | 222 | 8-φ23 |
200 | 8 " | 174 | 60 | 295 | 275 | 4-φ23 | 174 | 60 | 295 | 275 | 4-φ28 |
250 | 10 " | 207 | 68 | 350 | 332 | 4-φ23 | 207 | 68 | 355 | 332 | 4-φ28 |
300 | 12 " | 240 | 77 | 400 | 390 | 4-φ23 | 240 | 77 | 410 | 390 | 4-φ28 |
350 | 14 " | 272 | 86 | 460 | 423 | 4-φ23 | 272 | 86 | 470 | 423 | 4-φ28 |
400 | 16 " | 297 | 102 | 515 | 580 | 4-φ28 | 297 | 102 | 525 | 580 | 4-φ31 |
450 | 18 " | 331 | 114 | 565 | 640 | 4-φ28 | 331 | 114 | 585 | 640 | 4-φ31 |
500 | 20 " | 361 | 130 | 620 | 715 | 4-φ28 | 361 | 130 | 650 | 715 | 4-φ34 |
600 | 24 " | 459 | 152 | 725 | 840 | 4-φ31 | 459 | 152 | 770 | 840 | 4-φ37 |
700 | 28 " | 520 | 163 | 840 | 910 | 24-φ31 | 520 | 163 | 840 | 910 | 24-φ37 |
800 | 32 " | 591 | 188 | 950 | 1025 | 24-φ34 | 591 | 188 | 950 | 1025 | 24-φ40 |
900 | 36 " | 656 | 203 | 1050 | 1125 | 28-φ34 | 656 | 203 | 1050 | 1125 | 28-φ34 |
1000 | 40 " | 721 | 216 | 1160 | 1255 | 28-φ37 | 721 | 216 | 1170 | 1255 | 28-φ43 |
1200 | 48 " | 844 | 276 | 1380 | 1485 | 32-φ40 | 844 | 276 | 1390 | 1485 | 32-φ49 |
