Príomhghnéithe agus iarratais

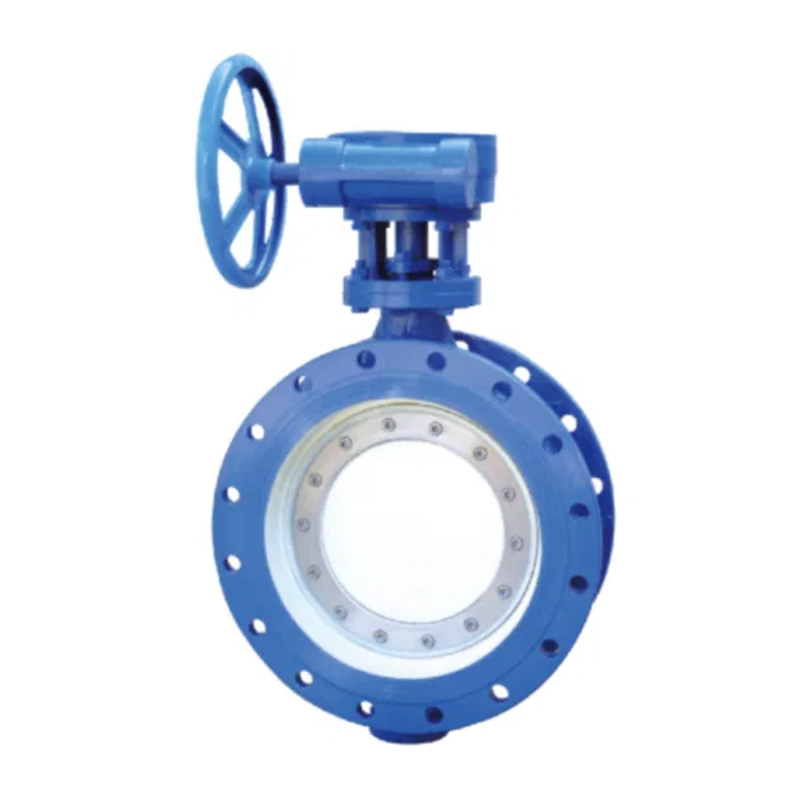

MD Úsáidtear comhla féileacán leictreach pléasctha mianadóireachta MD le haghaidh píblínte uisce amhail cosaint dóiteáin mhianaigh guail agus íonú comhshaoil. Tá dhá chineál ann: cineál scoilte agus cineál comhtháite:
Tar éis a bheith in úsáid i gcomhar leis an mbosca rialaithe gléas leictreach comhla leictreach comhla leictreach pléasctha mianadóireachta KXBC, is féidir an chomhla féileacán leictreach de chineál scoilte a nascadh leis an gcóras DCS le baint amach
Rialú uathoibrithe píblínte gáis;
Tagann córas rialaithe leis an gcomhla féileacán leictreach comhtháite, ar féidir é a chasadh air agus as nó go cianda ar an gcomhlacht, ag baint amach cian -lascadh nó coigeartú gan ghá le bosca rialaithe ar leith.
Is féidir modbus, profibus agus cumarsáid bus eile a chumrú, le 485 comhéadan bus chun cumarsáid sonraí a bhaint amach.
Caighdeáin Forghníomhaithe
Dearadh agus déantúsaíocht | GB/T 12221-2005 GB/T 1222-2005 JB/T 12238-2008 | |
Nasc píblíne | GB9113.1 ~ GB9113.4-2000 | |
Cigireacht agus tástáil | GB/T 13927-2008 JB/T9092-1999 |
Príomhpharaiméadair theicniúla
Samhail comhla féileacán leictreach flameproof mianach | MD | |
Tá Comhla Féileacán Leictreach Mine ar fáil i bhfoirmeacha éagsúla | Cineál scoilte, cineál aon phíosa | |
Feidhm roghnach comhla féileacán leictreach le haghaidh mianadóireachta | Cineál lasc flameproof, cineál coigeartaithe flameproof | |
Tá comhla féileacán leictreach oiriúnach do mheán agus do theocht | Uisce, ola; ≤120 ℃ | |
Voltas | 380/660V | |
Trastomhas ainmniúil | Dn50 ~ dn1200 | |
Brú ainmniúil | PN1.0MPA ~ PN1.6MPA |
Léaráid scéimreach struchtúrach
Tábla Roghnúcháin le haghaidh Méid Ceangail agus Feistí Leictreacha Comhla-Cruthúnas Mianadóireachta Gaolmhar
Príomhthoisí comhla féileacán leictreach (mm) | Príomhpharaiméadair an fheiste leictreach a chruthaíonn pléascadh mianadóireachta | |||||||||
DN | L | PN10 | PN16 | Sonraíocht agus samhail | Voltas (V) | Cumhacht (KW) | ||||
φd | φd1 | n-φd | φd | φd1 | n-φd | |||||
50 | 108 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | Comhtháthú QMB9-0.85G gan gá le bosca rialaithe ar leithligh QB/QBY10 | 127 | 0.04 |
380/660 | 0.18 | |||||||||
65 | 112 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | Comhtháthú QMB9-0.85G gan gá le bosca rialaithe ar leithligh QB/QBY10 | 127 | 0.04 |
380/660 | 0.18 | |||||||||
80 | 114 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | Comhtháthú QMB15-0.6G gan gá le bosca rialaithe ar leithligh QB/QBY20 | 127 | 0.04 |
380/660 | 0.18 | |||||||||
100 | 127 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | Comhtháthú QMB15-0.6G gan gá le bosca rialaithe ar leithligh QB/QBY20 | 127 | 0.04 |
380/660 | 0.18 | |||||||||
125 | 140 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | Comhtháthú QMB25-0.6G gan gá le bosca rialaithe ar leithligh QB/QYB20 | 127 | 0.06 |
380/660 | 0.18 | |||||||||
150 | 140 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | Comhtháthú QMB25-0.6G gan gá le bosca rialaithe ar leithligh QB/QBY30 | 127 | 0.06 |
380/660 | 0.18 | |||||||||
200 | 152 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | QB/QBY40 | 380/660 | 0.18 |
250 | 165 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | QB/QBY90 | 380/660 | 0.25 |
300 | 178 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | QB/QBY120 | 380/660 | 0.37 |
350 | 190 | 505 | 460 | 16-22 | 520 | 470 | 16-26 | Zb/zby15 | 380/660 | 0.37 |
400 | 216 | 565 | 515 | 16-26 | 580 | 525 | 16-30 | Zb/zby20 | 380/660 | 0.55 |
450 | 222 | 615 | 565 | 20-26 | 640 | 585 | 20-30 | Zb/zby20 | 380/660 | 0.55 |
500 | 229 | 670 | 620 | 20-26 | 715 | 650 | 20-33 | Zb/zby30 | 380/660 | 0.75 |
600 | 267 | 780 | 725 | 20-30 | 840 | 770 | 20-36 | Zb/zby45 | 380/660 | 1.1 |
700 | 292 | 895 | 840 | 24-30 | 910 | 840 | 24-36 | Zb/zby60 | 380/660 | 1.5 |
800 | 318 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 | Zb/zby60 | 380/660 | 1.5 |
900 | 330 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 | Zb/zby90 | 380/660 | 2.2 |
1000 | 410 | 1230 | 1160 | 28-33 | 1255 | 1170 | 28-39 | Zb/zby120 | 380/660 | 3 |
1200 | 470 | 1455 | 1380 | 32-33 | 1485 | 1390 | 32-39 | Zb/zby120 | 380/660 | 3 |
