J941H Comhla Globe Leictreach

Faigh Athfhriotail

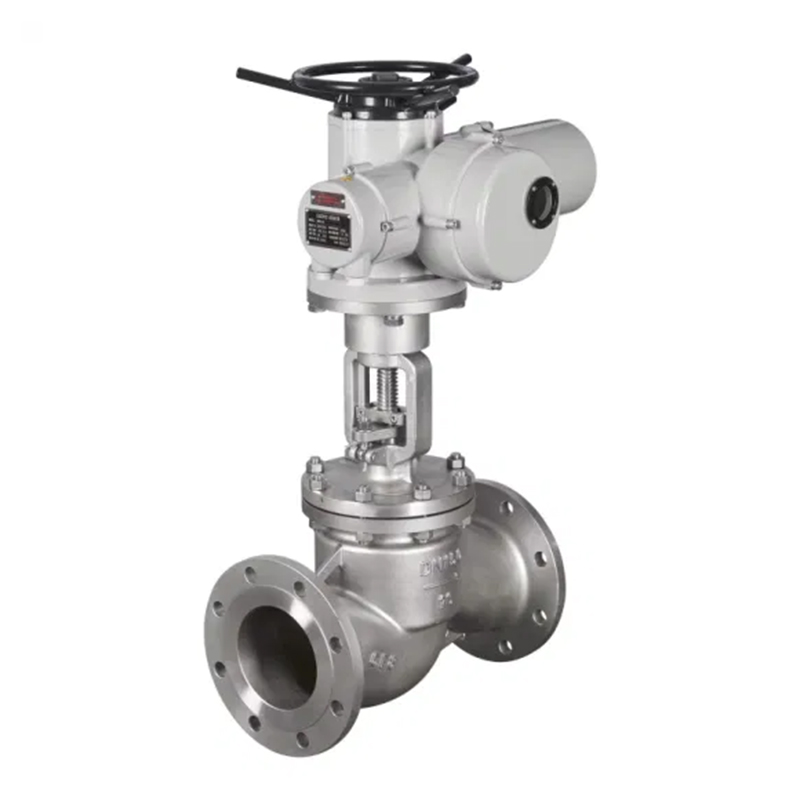

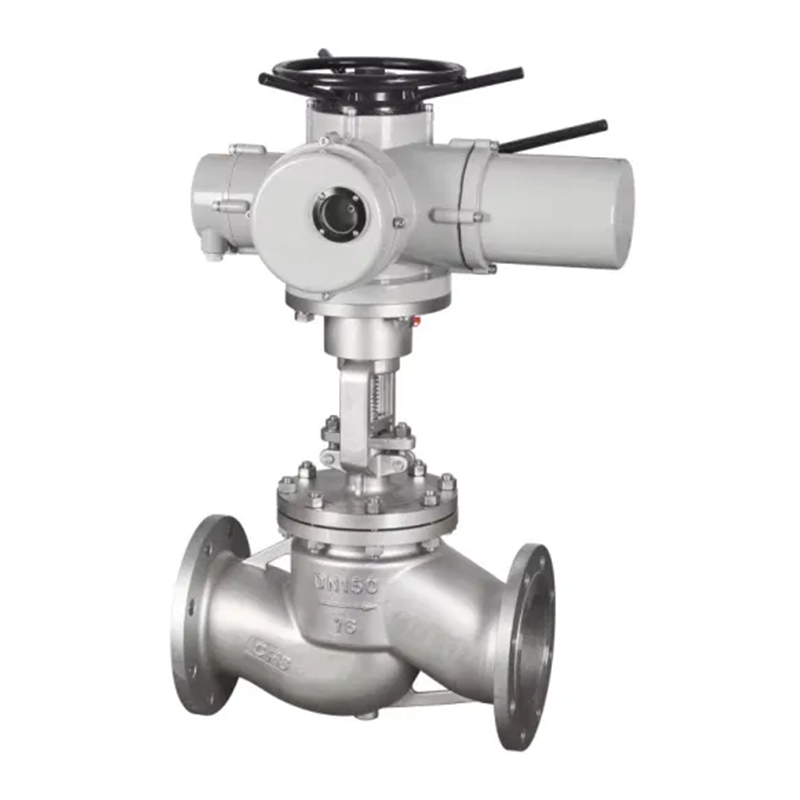

J941H Leictreach Comhlaí GloBe Leictreach ForBhreathnú

J941H Tá dhá chuid i gcomhla stad leictreach J941H: achtúire leictreach agus comhla stad. Tá an t -ábhar coirp comhla críochnaithe, agus is Féidir an Filler agus an píosa iomlán a roghnú go réasúnach de réir na gcoinníollacha oibre iarbhír nó na riachtanas úsáideoirí. Is féidir é a chur i bhfeidhm ar bhrú, teocht agus dálaí meánacha éagsúla. Úsáidtear an chomhla den chuid is mó chun treo sreafa an mheáin a ghearradh, a dháileadh agus a athrú. De ghnáth ní úsáidtear é le haghaidh coigeartaithe toisc go bhfuil an fórsa neamhchothrom ró -mhór le linn coigeartaithe, rud a chuirfidh creimeadh dian ar an gcroílár comhla. Tá sé oiriúnach do sholáthar uisce agus do dhraenáil, peitriceimiceach, miotalóireacht agus áiteanna eile le brú ard.
Is comhla éigeantacha é an comhla stad leictreach, mar sin nuair a bhíonn an comhla dúnta, ní mór brú a chur i bhfeidhm ar an diosca comhla chun an dromchla ina saothraítear rónta a chur i bhfeidhm gan sceitheadh. Nuair a théann an meán isteach sa chomhla ó bhun an diosca comhla, is é an fhriotaíocht a chaithfidh an fórsa oibriúcháin a shárú ná an fhrithchuimilt idir an gas comhla agus an filler agus an sá a ghineann brú an mheáin. Tá an fórsa chun an chomhla a dhúnadh níos mó ná an fórsa chun an comhla a oscailt, mar sin ba chóir go mbeadh trastomhas an gas comhla mór, nó ba chóir go gcuirfidh an gas comhla lúb.

Paraiméadar teicniúil

Gnéithe roghnacha actuator leictreach	Cineál lasc, cineál lárnach, cineál rialaithe, cineál cliste
Múnlaí roghnacha actuator leictreach	Sraith Z, Sraith AK
Voltas	AC220V, AC380V
Trastomhas ainmniúil	Dn10mm ~ dn300mm
Brú ainmniúil	PN1.0MPA ~ PN6.4MPA
teocht chuí	-30 ~ 550ºC
Nascadh	Flandaí
Ábhar coirp comhla	Cast Steel, 304, 316, 316L
Ábhar pláta comhla	Cast Steel, 304, 316, 316L
Líneáil suíochán comhla	PTFE, ppl, séala miotail
Na meáin infheidhme	Uisce, peitriliam, aigéad, sreabhán slaodach, meán sciodair, etc.

J941H Leictreach Comhlaí Globe Méid agus Samhlacha

PN (MPA)	DN (MM)	L	D	D1	D2	b	f	Z-φd
1.6	10	130	90	60	40	14	2	4-φ14
	15	130	95	65	45	16	2	4-φ14
	20	150	105	75	55	16	2	4-φ14
	25	160	115	85	65	16	2	4-φ14
	32	180	135	100	78	18	2	4-φ18
	40	200	145	110	85	18	3	4-φ18
	50	230	160	125	100	18	3	4-φ18
	65	290	180	145	120	18	3	4-φ18
	80	310	195	160	135	20	3	8-φ18
	100	350	215	180	155	22	3	8-φ18
	125	400	245	210	185	24	3	8-φ18
	150	480	280	240	210	24	3	8-φ23
	200	600	335	295	265	26	3	12-φ23
	250	650	405	355	320	30	3	12-φ23
	300	750	460	410	375	30	3	12-φ23
2.5	10	130	90	60	40	16	2	4-φ14
	15	130	95	65	45	16	2	4-φ14
	20	150	105	75	55	16	2	4-φ14
	25	160	115	85	65	16	2	4-φ14
	32	180	135	100	78	18	2	4-φ18
	40	200	145	110	85	18	3	4-φ18
	50	230	160	125	100	20	3	4-φ18
	65	290	180	145	120	22	3	4-φ18
	80	310	195	160	135	22	3	8-φ18
	100	350	230	190	160	24	3	8-φ18
	125	400	270	220	188	28	3	8-φ18
	150	480	300	250	218	30	3	8-φ23
	200	600	360	310	278	34	3	12-φ23
	250	650	425	370	332	36	3	12-φ23
	300	750	485	430	390	40	4	12-φ23

PN (MPA)	DN (MM)	L	D	D1	D2	D6	b	f	Z-φd
4.0	10	130	90	60	40	35	16	2	4-φ14
	15	130	95	65	45	40	16	2	4-φ14
	20	150	105	75	55	51	16	2	4-φ14
	25	160	115	85	65	58	16	2	4-φ14
	32	180	135	100	78	66	18	2	4-φ18
	40	200	145	110	85	76	18	3	4-φ18
	50	230	160	125	100	88	20	3	4-φ18
	65	290	180	145	120	110	22	3	8-φ18
	80	310	195	160	135	121	22	3	8-φ18
	100	350	230	190	160	150	24	3	8-φ23
	125	400	270	220	188	176	28	3	8-φ25
	150	480	300	250	218	204	30	3	8-φ25
	200	600	375	320	282	260	38	3	12-φ30
6.4	10	170	100	70	50	35	18	2	4-φ14
	15	170	105	75	55	41	18	2	4-φ14
	20	190	125	90	68	51	20	2	4-φ18
	25	210	135	100	78	58	22	2	4-φ18
	32	230	150	110	82	66	24	2	4-φ23
	40	260	165	125	95	76	24	3	4-φ23
	50	300	175	135	105	88	26	3	8-φ23
	65	340	200	160	130	110	28	3	8-φ23
	80	380	210	170	140	121	30	3	8-φ23
	100	430	250	200	168	150	32	3	8-φ25
	125	500	295	240	202	176	36	3	8-φ30
	150	550	340	20	240	204	38	3	8-φ34
	200	650	405	345	300	260	44	3	12-φ34
